Почему течет гидроцилиндр: причины утечек, диагностика и правильный подбор уплотнений

Гидроцилиндр работает в тяжелых условиях: высокое давление, ударные нагрузки, загрязнения, перепады температур и постоянное трение. Даже небольшая утечка масла со временем приводит к падению усилия, перегреву гидросистемы, ускоренному износу компонентов и дорогостоящему ремонту оборудования.

На практике течь гидроцилиндра редко возникает внезапно. В большинстве случаев проблема развивается постепенно: сначала появляется микроподтекание, затем ухудшается удержание нагрузки, после чего начинается ускоренное разрушение уплотнений и рабочих поверхностей.

В этой статье разберем:

почему течет гидроцилиндр;
какие уплотнения выходят из строя чаще всего;
как отличить внутреннюю утечку от внешней;
как правильно диагностировать неисправность;
какие материалы уплотнений использовать в разных условиях эксплуатации.

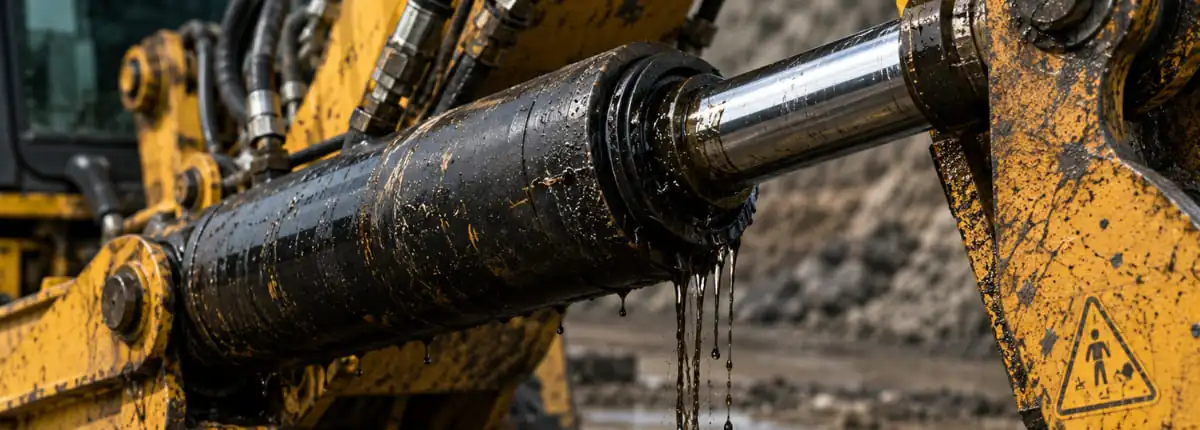

Как понять, что гидроцилиндр начал течь

Первые признаки неисправности обычно появляются задолго до серьезной поломки.

Основные симптомы

Внешние признаки

масляная пленка на штоке;
подтекание масла в районе крышки;
загрязнение штока налипшей пылью;
капли масла на корпусе цилиндра.

Признаки внутренней утечки

гидроцилиндр не удерживает нагрузку;
исполнительный механизм «проседает»;
падает рабочее усилие;
движение становится рывковым;
увеличивается время рабочего цикла.

Особенно опасны внутренние перетечки — внешне цилиндр может выглядеть исправным, но давление внутри уже не удерживается.

Внешняя и внутренняя течь: в чем разница

Внешняя течь

Возникает при потере герметичности между внутренней полостью цилиндра и окружающей средой.

Чаще всего течь появляется:

через штоковое уплотнение;
через поврежденный грязесъемник;
через статические уплотнения крышки;
через соединения гидролиний.

Основные причины

износ манжеты;
повреждение штока;
перекос штока;
загрязнение масла;
неправильный монтаж.

Внутренняя течь

В этом случае масло перетекает между полостями внутри цилиндра.

Наиболее частая причина — износ поршневого уплотнения.

Признаки внутренней утечки

Цилиндр опускается под нагрузкой;
Шток медленно уходит без команды;
Насос работает с повышенной нагрузкой;
Система перегревается.

При сильной внутренней утечке гидроцилиндр теряет способность развивать расчетное усилие.

Какие уплотнения гидроцилиндра выходят из строя чаще всего

Разные типы уплотнений отвечают за разные функции, поэтому и признаки неисправности отличаются.

Элемент	Функция	Типичные признаки износа
Штоковое уплотнение	Удержание масла внутри цилиндра	Подтекание масла по штоку
Поршневое уплотнение	Разделение рабочих полостей	Потеря усилия, проседание
Грязесъемник	Защита от пыли и абразива	Быстрый износ манжет
Направляющие кольца	Исключение контакта металл-металл	Перекос штока
Статические уплотнения	Герметизация соединений	Подтекание по крышке

Важно понимать: грязесъемник не удерживает давление. Его задача — защищать систему от загрязнений. Однако разрушение грязесъемника резко ускоряет износ штоковой манжеты.

Основные причины течи гидроцилиндра

Износ уплотнений

Это самая распространенная причина утечек.

Уплотнения постоянно работают:

под высоким давлением;
при циклических нагрузках;
в условиях трения;
при температурных перепадах.

Со временем материал теряет эластичность, рабочая кромка изнашивается, появляются микротрещины и деформация.

Почему манжеты разрушаются быстрее

Сильнее всего ресурс уплотнений сокращают:

загрязненное масло;
перегрев;
гидроудары;
неправильная шероховатость штока;
боковые нагрузки;
перекос штока.

Повреждение штока гидроцилиндра

Даже небольшие царапины или коррозия на поверхности штока быстро разрушают кромку уплотнения.

При движении штока дефект работает как абразив:

режет полиуретановую манжету;
нарушает масляную пленку;
вызывает локальный перегрев.

В результате новое уплотнение может выйти из строя всего за несколько недель.

Почему перекос штока особенно опасен

При износе направляющих колец нагрузка на шток распределяется неравномерно. Возникает микроперекос.

Из-за этого:

одна сторона манжеты перегружается;
растет локальное контактное давление;
повышается температура в зоне трения;
начинается ускоренный износ рабочей кромки.

Типичный признак перекоса — неравномерное масляное кольцо только с одной стороны штока.

Загрязнение гидравлического масла

Частицы металла, песок, пыль и вода являются одной из главных причин преждевременного износа гидросистемы.

Что происходит при загрязнении масла

Абразивные частицы:

повреждают зеркало штока;
царапают гильзу;
ускоряют износ кромок уплотнений;
ухудшают смазку.

Особенно опасно попадание воды:

начинается коррозия;
ухудшаются свойства масла;
ускоряется разрушение эластомеров.

Гидроудары и перегрузки

Гидроцилиндр рассчитан на определенное рабочее давление. При его превышении резко возрастает нагрузка на уплотнения.

Что происходит при гидроударе

В момент скачка давления:

манжету может выдавить в монтажный зазор;
деформируются посадочные канавки;
разрушается рабочая кромка;
появляются внутренние перетечки.

Это особенно критично для цилиндров с большими зазорами и высокими импульсными нагрузками.

В тяжелой мобильной гидравлике для защиты уплотнений часто применяются:

опорные кольца;
усиленные PTFE-элементы;
антиэкструзионные кольца.

Ошибки при монтаже и ремонте

Даже качественное уплотнение быстро выйдет из строя при неправильной установке.

Типичные ошибки

повреждение кромки при монтаже;
неправильный размер канавки;
установка без смазки;
перекручивание манжеты;
использование неподходящего материала;
отсутствие направляющих колец.

Очень часто причиной повторной течи становится установка нового ремкомплекта без восстановления штока.

Почему важно правильно подобрать материал уплотнения

Материал уплотнения напрямую влияет на срок службы гидроцилиндра.

Основные материалы уплотнений

Материал	Особенности	Ограничения
NBR	Хорошая стойкость к минеральным маслам	Ограничение по температуре
PU (полиуретан)	Высокая износостойкость	Чувствительность к перегреву
PTFE	Минимальное трение, высокая химстойкость	Требует точной геометрии
FKM	Работа при высоких температурах	Более высокая стоимость

Где чаще используют разные материалы

Полиуретановые уплотнения

Применяются:

в мобильной гидравлике;
спецтехнике;
оборудовании с высокими нагрузками.

Преимущества:

высокая прочность;
отличная стойкость к истиранию;
хорошая работа при ударных нагрузках.

PTFE-уплотнения

Используются:

в высокоскоростных системах;
при высоких температурах;
в промышленной гидравлике.

Их главное преимущество — низкий коэффициент трения.

Как правильно диагностировать течь гидроцилиндра

Грамотная диагностика позволяет избежать ненужного ремонта.

Как определить внутреннюю утечку

Признаки:

цилиндр проседает под нагрузкой;
давление удерживается нестабильно;
скорость проседания увеличивается при нагреве масла.

Как определить износ направляющих

Характерные симптомы:

неравномерный износ манжет;
боковые задиры;
перекос штока;
локальное подтекание.

Как определить проблемы со штоком

Обычно наблюдаются:

продольные царапины;
следы коррозии;
повреждение хромового покрытия;
кольцевые задиры.

Когда ремонт уже нецелесообразен

В некоторых случаях восстановление гидроцилиндра экономически невыгодно.

Критическими считаются:

глубокие задиры гильзы;
сильная овальность цилиндра;
трещины корпуса;
значительная коррозия;
деформация штока.

Если стоимость восстановления приближается к цене нового цилиндра, обычно выполняют замену узла.

Как продлить срок службы гидроцилиндра

Чтобы минимизировать риск утечек:

регулярно менять масло и фильтры;
контролировать чистоту гидросистемы;
избегать перегрузок;
проверять состояние штока;
своевременно менять уплотнения;
контролировать температуру рабочей жидкости.

На практике профилактика всегда обходится дешевле аварийного ремонта.

Почему нельзя использовать дешевые аналоги уплотнений

Некачественные уплотнения часто изготавливаются:

из нестабильного сырья;
без контроля геометрии;
с нарушением твердости материала.

Последствия:

ускоренный износ;
потеря эластичности;
выдавливание манжеты;
повторная течь через короткое время.

Особенно критично это для:

мобильной гидравлики;
карьерной техники;
прессового оборудования;
цилиндров высокого давления.

Где купить качественные уплотнения для гидроцилиндров

Для надежной работы гидроцилиндра важно использовать уплотнения, рассчитанные под реальные условия эксплуатации: давление, температуру, скорость движения штока и тип рабочей жидкости.

Компания HTT Seals специализируется на производстве уплотнений для гидравлических систем и предлагает:

серийное производство уплотнений;
изготовление уплотнений под заказ;
решения для спецтехники и промышленной гидравлики;

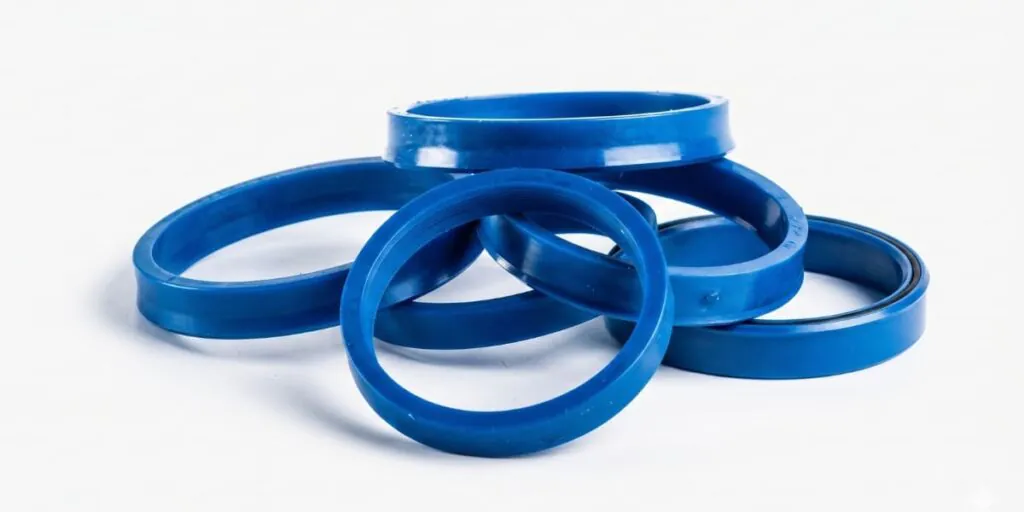

полиуретановые и PTFE-уплотнения;
подбор материалов под условия эксплуатации.

Каталог серийной продукции: https://htt-seals.ru/

Изготовление уплотнений под заказ: https://htt-seals.ru/product-category/production/

Заключение

Течь гидроцилиндра — это следствие нарушения герметичности системы, а не самостоятельная проблема. В большинстве случаев причиной становятся:

износ уплотнений;
повреждение штока;
загрязнение масла;
гидроудары;
перекосы и перегрузки.

Правильная диагностика, своевременная замена уплотнений и грамотный подбор материалов позволяют значительно увеличить ресурс гидроцилиндра и снизить затраты на ремонт оборудования.

Качественные уплотнения особенно важны в тяжелых условиях эксплуатации, где даже небольшая утечка быстро приводит к серьезным повреждениям гидросистемы.
